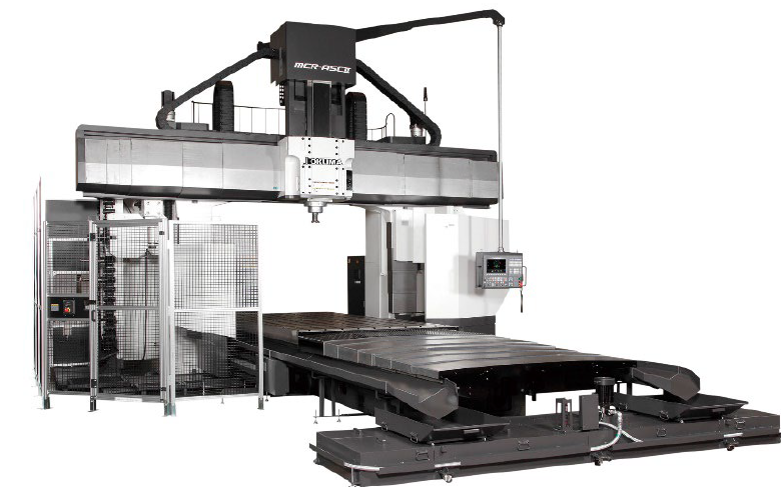

OKUMA MCR- A 5C II kit 20x40CNC
OKUMA MCR- A 5C II kit 20x40CNC ÇİFT KOLONLU, 5 YÜZEY İŞLEME MERKEZLİ
| Hareketler | |
| X-ekseni hareketi | 4200 mm |
| Y-ekseni hareketi | 2600 mm |
| Z-ekseni hareketi |
800 mm
|
| Kolonlar arası mesafe | 2150 mm |
| İşmili ucundan tablaya olan mesafe | 0 - 1450 mm |
|
Cross rail hareketi
|
800 mm |
| Tabla | |
| Çalışma Alanı | 1500 x 4000 mm |
| Maks yük kapasitesi | 16000 kg |
| İşmili | |
| İşmili hızı | 4000 devir/dk |
| İşmili rulman çapı | ±0,05 |
| İşmili koniği | 7/24 No.50 |
| İlerlemeler | |
| Hızlı İlerlemesi ( X/Y/Z ) | X:30 , Y:32, z:20 m/dk |
| Kesme İlerlemesi | 10 m/dk |
|
Motorlar
|
|
| İşmili motoru | 26/22 kW |
| Eksen motorları ( X/Y/Z ) | 9,4 / 6.4 5.2 x2 kW |
| Eksen motoru (W) | 4,6 x 2kW |
| ATC | |
| Takım şaftı | MASBT50 |
| Full stud | Single Mod, 50 ,100 ,200 ,300 µm |
| Magazin Kapasitesi | Mevcut opsiyonlar:Dahili bağlantı , dahili 1x2 Işın anahtarı, İç 50:50 ışın filtreleme, harici 1x4 yada 1x6 ışın değişim anahtarı |
| Maks. takım çapı (yanları dolu) |
135mm |
| Maks. takım çapı (yanları boş) | 230mm |
| Maks. takım boyu | 400mm |
| Maks. Takım ağırlığı | 25kg |
| Makina Ölçüleri | |
| Yükseklik | 5820 mm |
| Temel alanı | 6180 x 10730 mm |
| Ağırlık | 36000 kg |
